DF9.9 15 P01

< KEMBALI KE THUMBNAIL FIG 1 CYLINDER HEADFIG 2 CYLINDER HEAD (MODEL:05%)FIG 3 CYLINDER BLOCKFIG 4 CYLINDER BLOCK (MODEL:05%)FIG 5 CRANKSHAFTFIG 6 TIMING BELTFIG 7 TIMING BELT (MODEL:05%)FIG 8 CAMSHAFTFIG 9 INLET MANIFOLDFIG 10 INLET MANIFOLD (MODEL:05%)FIG 11 CARBURETORFIG 12 CARBURETOR (MODEL:05%)FIG 13 FUEL PUMPFIG 14 FUEL PUMP (MODEL:05%)FIG 15 WATER PUMPFIG 15A WATER PUMP (MODEL:07%)FIG 16 THERMOSTATFIG 17 RECOIL STARTERFIG 18 THROTTLE CONTROLFIG 19 THROTTLE CONTROL (DF9.9,DF15 MODEL:05%)FIG 20 THROTTLE CONTROL (DF9.9R/15R MODEL:05%)FIG 21 OIL PUMPFIG 22 OIL PANFIG 23 CLUTCHFIG 24 TRANSMISSIONFIG 25 STARTING MOTORFIG 26 STARTING MOTOR (MODEL:05%)FIG 27 MAGNETOFIG 28 MAGNETO (MODEL:05%)FIG 29 IGNITION COILFIG 30 IGNITION COIL (MODEL:05%)FIG 31 RECTIFIERFIG 32 RECTIFIER (MODEL:05%)FIG 33 ELECTRICALFIG 34 ELECTRICAL (MODEL:05%)FIG 35 CLAMP BRACKETFIG 36 CLAMP BRACKET (MODEL:05%)FIG 37 SWIVEL BRACKETFIG 38 SWIVEL BRACKET (MODEL:05%)FIG 39 DRIVE SHAFT HOUSINGFIG 40 GEAR CASEFIG 41 SIDE COVERFIG 42 ENGINE COVER (MODEL:04%09)FIG 42A ENGINE COVER (MODEL:10%)FIG 43 FUEL TANK (RESIN)FIG 44 TILLER HANDLEFIG 45 TILLER HANDLE (MODEL:05%)FIG 46 REMOTE CONTROL (TYPE:R)FIG 47 REMOTE CONTROL (TYPE:R)(MODEL:05%)FIG 48 REMOCON CABLE HOLDER (TYPE:R)FIG 49 DRAG LINK (TYPE:R)FIG 50 OPT:METER (TYPE:R)FIG 51 OPT:ELECTRICALFIG 52 OPT:ELECTRICAL (MODEL:05%)FIG 53 OPT:STARTING MOTORFIG 54 OPT:STARTING MOTOR (MODEL:05%)FIG 55 OPT:RECEPTACLE SET (MODEL:04)FIG 56 OPT:TILLER HANDLEFIG 57 OPT:TILLER HANDLE (MODEL:05%)FIG 58 OPT:FUEL TANK (RESIN 25L)FIG 59 OPT:REMOTE CONTROL PARTSFIG 60 OPT:REMOTE CONTROL PARTS (MODEL:05%)FIG 61 OPT:TOP MOUNT SINGLE (1)(MODEL:05%)FIG 62 OPT:TOP MOUNT SINGLE (2)(MODEL:05%)FIG 63 OPT:DRAG LINK

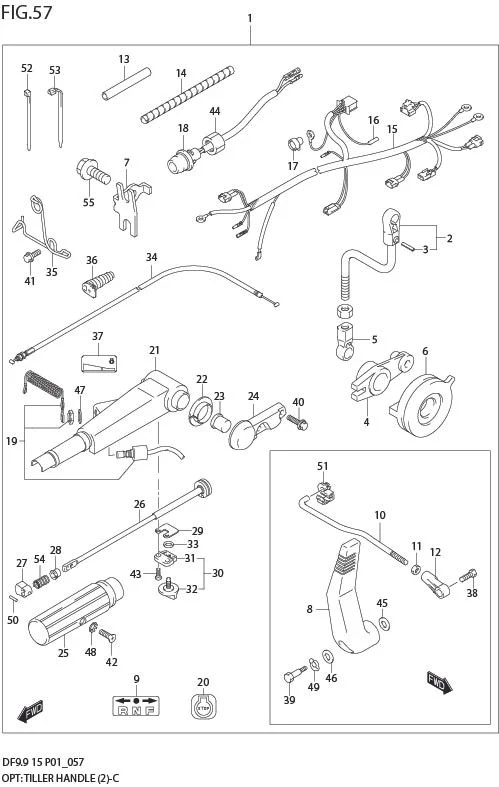

FIG 57 OPT:TILLER HANDLE (MODEL:05%)

FIG 57  OPT:TILLER HANDLE (MODEL:05%)
No No. Part Description Qty Price Per Pcs Remarks
1-2 63001-94J02-0EP
SUB: 63001-94J01-0EP
KIT, HANDLE 1 Rp3.132.000 MODEL:07%08
1-1 63001-94J00-0EP KIT, HANDLE 1 -
1-5 63001-94J23-0EP KIT, HANDLE 1 - DF15:110001%
1-3 63001-94J02-0EP KIT, HANDLE 1 Rp3.132.000 MODEL:09
1-4 63001-94J20-0EP KIT, HANDLE 1 - MODEL:10
2 13510-93E10-000 ?ROD, THROTTLE 1 Rp138.000
3 09205-02006-000 ??PIN 1 Rp11.000
4 19121-94J00-000 ?LEVER, THROTTLE CONTROL 1 Rp88.500
5 19131-95502-000 ?CONNECTOR, THROTTLE ROD 1 Rp39.000
6 19148-94J00-000 ?DRUM, THROTTLE 1 Rp76.000
7 19184-94J00-000 ?BRACKET, THROTTLE CABLE 1 Rp52.500
8 21110-93E03-000 ?LEVER, CLUTCH 1 Rp167.500
9 21131-94J00-000 ?MARK, CLUTCH 1 Rp3.000
10 23115-93E10-000 ?LINK, CLUTCH LEVER 1 Rp112.000
11 29141-93J00-000
SUB: 23118-94J00-000
?NUT, CLUTCH LINK 1 Rp18.500
12 23312-94JL0-000
SUB: 23312-95321-000
?CONNECTOR, CLUTCH LINK 1 Rp34.000
13 33833-94JL0-000 ?TUBE, SW LEAD 1 Rp2.000
14 33833-91J00-000 ?TUBE, THROTTLE CABLE 1 Rp47.500
15 36610-94J10-000 ?HARNESS ASSY, WIRING 1 Rp1.463.500
16 36615-96300-000 ??TERMINAL, RESIN 1 Rp11.000
17 36618-43410-000 ??CAP, OIL PRESSURE SWITCH 1 Rp20.500
18 37161-94J00-000 ?SWITCH, START 1 Rp401.000
19 37830-94J03-000
SUB: 37830-94J02-000
?SWITCH, EMERGENCY & STOP 1 Rp353.000
20 37835-95D00-000 ?LABEL, STOP 1 Rp13.000
21-1 63111-94J01-0EP ?HANDLE, TILLER 1 Rp675.000
21-2 63111-94J20-0EP ?HANDLE, TILLER 1 Rp460.000 MODEL:10%
22 63115-94J00-000 ?BUSH 2 Rp13.000
23 63116-94J00-000 ?RUBBER 1 Rp9.000
24-1 63121-94J20-0EP
SUB: 63121-94J00-0EP
?COVER, TILLER HANDLE 1 Rp126.000
24-2 63121-94J20-0EP ?COVER, TILLER HANDLE 1 Rp126.000 MODEL:10%
25 63210-93E30-000 ?GRIP, HANDLE 1 Rp293.000
26 63220-94J00-000 ?ROD, HANDLE 1 Rp240.000
27 63223-89J00-000 ?STOPPER, HANDLE ROD 1 Rp51.000
28 63225-93200-000 ?BUSH, HANDLE ROD 1 Rp37.000
29 63225-94J00-000 ?PLATE, HANDLE ROD ADJUSTER 1 Rp5.500
30 63240-94J20-000
SUB: 63240-94J00-000
?ADJUSTER SET, HANDLE ROD 1 Rp35.000
31 63241-986B0-000
SUB: 63241-98601-000
??SUPPORT 1 Rp25.500
32 63244-94J00-000 ??KNOB 1 Rp81.000
33 09148-06008-000 ?NUT, HANDLE ROD KNOB 1 Rp9.000
34 63610-94J00-000 ?CABLE ASSY, THROTTLE 2 Rp60.000
35 65793-94J01-000 ?HOLDER, FUEL HOSE 1 Rp136.000
36 67331-94J00-000 ?GROMMET, SIDE COVER 1 Rp145.000
37 69714-94J00-000 ?MARK, ENGINE START 1 Rp2.000
38 DISCONTINUE
SUB: 09111-06064-000
?BOLT, CLUTCH LEVER (6X17) 1 -
39 09111-06069-000 ?BOLT, CLUTCH LINK (6X28.8) 1 Rp90.000
40 09116-08122-000 ?BOLT, HANDLE COVER (8X30) 2 Rp29.000
41 09116-08137-000 ?BOLT, FUEL HOSE HOLDER (8X22) 2 Rp49.000
42 09126-06015-000 ?SCREW, HANDLE GRIP (6X23) 1 Rp19.000
43 09136-05041-000 ?SCREW, HANDLE ROD ADJUSTER 2 Rp12.500
44 DISCONTINUE
SUB: 09159-14014-000
?NUT, STARTER SWITCH (M14) 1 -
45 09160-06082-000 ?WASHER, CLUTCH LEVER 1 Rp10.500
46 09160-08045-000 ?WASHER, CLUTCH LEVER (8X22X1) 1 Rp20.000
47 09160-12067-000 ?WASHER, EMERGENCY SWITCH 1 Rp19.000
48 09163-06001-000 ?WASHER, HANDLE GRIP SCREW 1 Rp11.000
49 09164-08017-000 ?WASHER, CLUTCH LEVER 1 Rp13.000
50 09205-03038-000 ?PIN, HANDLE ROD 1 Rp10.500
51 09209M09L02-000
SUB: 09209-09007-000
?CONNECTOR, CLUTCH LINK 1 Rp4.500
52 09407-14407-000 ?CLAMP, HARNESS (L:140) 2 Rp18.500
53 36990-25G00-000
SUB: 09407-11401-000
?CLAMP, SW LEAD (L:95) 2 Rp13.000
54 09440-12027-000 ?SPRING, HANDLE ROD 1 Rp13.000
55 01550-06167-000 ?BOLT, THROTTLE CABLE BRACKET 1 Rp16.500

*Harga dapat berubah sewaktu-waktu tanpa pemberitahuan terlebih dahulu.
