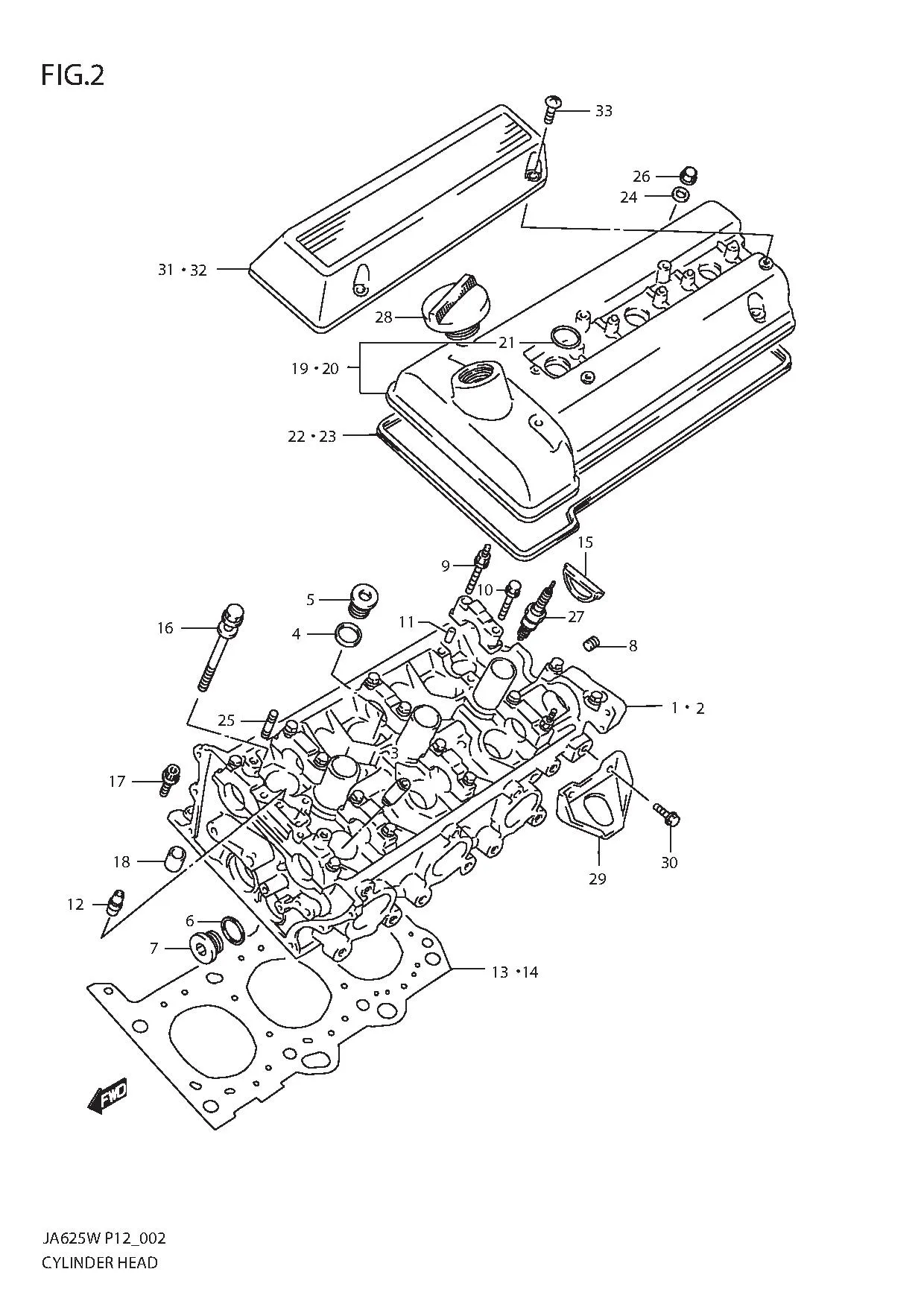

FIG.2 CYLINDER HEAD

FIG.2 CYLINDER HEAD
No No. Part Description Qty Price Per Pcs Remarks
1 DISCONTINUE
SUB: 11101-86FA2-000
HEAD ASSY, CYLINDER RH 1 -
2 DISCONTINUE
SUB: 11103-86FA2-000
HEAD ASSY, CYLINDER LH 1 -
3 11115-85FA1-001 •GUIDE, VALVE 24 Rp173.000
4 11216-77E00-000 •GASKET 4 Rp21.000
5 09248-18005-000 •PLUG 4 Rp65.500
6 11217-85FA0-000 •GASKET 2 Rp25.000
7 09248-26001-000 •PLUG 2 Rp94.000
8 09246M05003-000
SUB: 09246M05006-000
•PLUG 9 Rp7.000
9 11148-85FA0-000 •STUD BOLT, CAMSHAFT HOUSING 5 Rp61.500
10 09103-06132-000
SUB: 09103B06132N000
•BOLT (6X41) 31 Rp3.500
11 09206-08001-000
SUB: 09206B08001N000
•PIN (8X6.2X11) 30 Rp5.500
12 11130-85FA1-000 •VALVE, OIL RELIEF 2 Rp193.500
13 11141-86FA1-000 GASKET, CYLINDER HEAD RH 1 Rp1.024.000
14 11142-86FA1-000 GASKET, CYLINDER HEAD LH 1 Rp1.024.000
15 11139-86500-000 SEAL, CYLINDER HEAD SIDE 3 Rp27.500
16 11146-85FA1-000 BOLT, CYLINDER HEAD 16 Rp69.500
17 07120-0625A-000 BOLT 2 Rp19.000
18 09206-14004-000 PIN (14X11.4X23) 4 Rp32.000
19 DISCONTINUE
SUB: 11170-85FA2-000
COVER, CYLINDER HEAD RH 1 -
20 DISCONTINUE
SUB: 11180-85FA2-000
COVER, CYLINDER HEAD LH 1 -
21 11179-81402-000 •O RING, SPARK PLUG PIPE 6 Rp27.500
22 11176-85FA0-000 GASKET, CYLINDER HEAD COVER RH 1 Rp290.000
23 11186-85FA0-000 GASKET, CYLINDER HEAD COVER LH 1 Rp290.000
24 11188-85FA0-000 WASHER, CYL HEAD COVER SEAL 8 Rp37.000
25 01421-0616A-000
SUB: 01421-06163-000
STUD BOLT 3 Rp3.500
26 08313-2006A-000
SUB: 08313-20063-000
NUT 8 Rp14.000
27-1 09482-00794-000
SUB: 09482-00794L000
SPARK PLUG (NGK,BKR6E-11) 6 Rp33.500
27-2 09482-00508-000
SUB: 09482B00508N000
SPARK PLUG (DENSO,K20PR-U11) 6 Rp26.500
28 16920-83G02-000
SUB: 16920-69G10-000
CAP, OIL FILLER 1 Rp149.500
29 DISCONTINUE
SUB: 11851-77E03-000
HOOK, ENGINE 2 -
30 01550-0820A-000
SUB: 01550-08203-000
BOLT 4 Rp5.500
31 DISCONTINUE
SUB: 11180-85FB2-000
COVER, IGNITION COIL RH 1 -
32 DISCONTINUE
SUB: 11190-85FB1-000
COVER, IGNITION COIL LH 1 -
33 09125-06105-000 SCREW (6X20) 4 Rp24.000

*Harga dapat berubah sewaktu-waktu tanpa pemberitahuan terlebih dahulu.
