Yuk Mengenal Arti Warna Kabel Mobil dan Fungsinya

PUBLISHED DATE : 02 Januari 2022

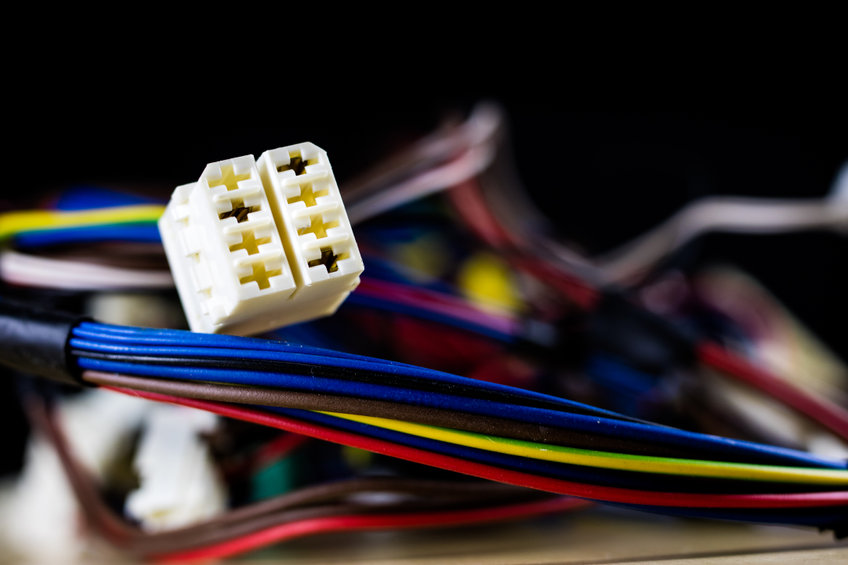

95339339 S

Pada mobil, kabel bekerja sebagai penghantar arus listrik. Kabel akan terhubung dengan aki dan dinamo starter, ke arah lampu, dan masih banyak lagi.

Hadirnya perbedaan warna kabel mobil dan fungsinya ini untuk menghindari pembongkaran secara menyeluruh ketika terjadi masalah kelistrikan. Secara umum warna kabel ini dibagi menjadi dua jenis.

Pertama adalah kabel dengan warna tunggal yang jumlahnya paling banyak. Kedua adalah kabel dwi warna. Supaya mudah, biasanya teknisi juga akan menghafalkan warna ini dalam bentuk kode.

Kabel dengan Warna Tunggal serta Fungsinya

Disebut juga sebagai kabel satu warna karena memang hanya memiliki satu jenis warna saja. Setiap mobil setidaknya memiliki 15 jenis kabel warna tunggal ini.

Baca Juga : Hati-hati, Ini Kebiasaan Buruk yang Bikin Mobil Matik Cepat Rusak

Penggunaannya sendiri lebih sering pada sistem kelistrikan mobil paling utama sehingga mudah untuk dibedakan. Proses perbaikan sistem kelistrikan juga lebih cepat dan meminimalisir kesalahan karena kabel hanya memiliki satu warna.

Berikut ini jenis warna kabel mobil dan fungsinya yang bisa dipelajari.

  1. B :Black, adalah kabel dengan warna hitam yang memiliki fungsi utama sebagai starting and ground.
  2. W : White,  kabel dengan warna putih yang memiliki fungsi sebagai pengantar arus dalam sistem pengisian.
  3. R: Red, merupakan kabel dengan warna merah yang fungsinya untuk mengalirkan listrik ke sistem pencahayaan, contohnya lampu.
  4. Y: Yellow, adalah kabel dengan warna kuning yang memiliki fungsi pada panel instrumen.
  5. BR: Brown, adalah kabel dengan warna coklat yang fungsinya digunakan sebagai kabel sinyal ECU.
  6. G: Green, kabel mobil dengan warna hijau yang memiliki fungsi sebagai kabel sensor ECU.
  7. BL: Blue, adalah kabel dengan warna biru untuk kebutuhan kelistrikan lainnya.
  8. LG: Light Green, merupakan kabel dengan warna hijau muda yang juga memiliki fungsi keperluan listrik lainnya.
  9. O: Orange, kabel dengan warna oranye memiliki fungsi sebagai keperluan listrik lainnya.
  10. GR: Grey, kabel dengan warna abu-abu ini juga memiliki fungsi untuk keperluan listrik lainnya.
  11. P: Pink, kabel dengan warna merah mudah memiliki fungsi untuk keperluan listrik yang lainnya.
  12. SB: Sky Blue, kabel dengan warna biru muda yang berfungsi dalam sistem kelistrikan lainnya.
  13. V: Violet, adalah kabel dengan warna ungu yang juga memiliki fungsi dalam sistem kelistrikan lainnya.
  14. SL: Silver, adalah kabel dengan warna perak memiliki fungsi dalam sistem kelistrikan yang lainnya.
  15. PU: Purple, kabel dengan warna ungu juga memiliki fungsi dalam sistem kelistrikan yang lainnya.

Inilah warna kabel mobil dan fungsinya khusus untuk kabel satu warna. Masih ada lagi jenis kabel dengan dua warna dan memiliki fungsi berbeda pula.

Kabel Dua Warna serta Fungsinya

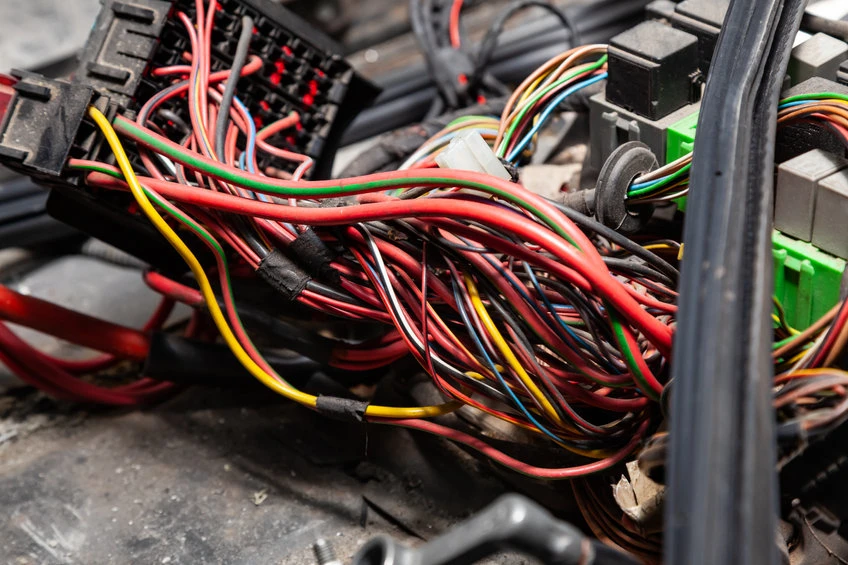

122196013_s
